蜻蜓智能全面屏手机点胶案例说明
时间:2020-07-29 10:01 来源:未知 作者:qingting
点击:次
——www.keetops.com
以智能手机为代表的电子产品，屏幕尺寸的提升已逐渐达到极限。为追求更好的视觉效果和用户体验，2017年开始，全面屏成为手机市场新热点。根据显示行业第三方咨询机构INNO Research的预期，2017年全面屏在智能机市场的渗透率为6%，2018年会飚升至50%，后续逐步上升至2021年的93%。
全面屏的升级，涉及窄边框、异形屏、屏下指纹、微型摄像头等诸多新的方案设计，对制造工艺也提出了诸多新的要求。点胶，作为手机制造中广泛应用的工艺，在全面屏时代面临着重重困难。更严苛的精度要求、更复杂的点胶路径以及多样的宽高比要求，对点胶工艺和设备提出了巨大的挑战。
精密点胶，实现超窄边框
全面屏的升级，涉及窄边框、异形屏、屏下指纹、微型摄像头等诸多新的方案设计，对制造工艺也提出了诸多新的要求。点胶，作为手机制造中广泛应用的工艺，在全面屏时代面临着重重困难。更严苛的精度要求、更复杂的点胶路径以及多样的宽高比要求，对点胶工艺和设备提出了巨大的挑战。
精密点胶，实现超窄边框

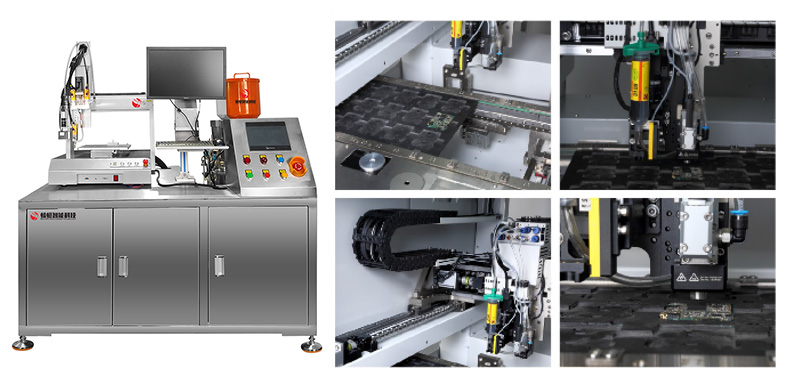

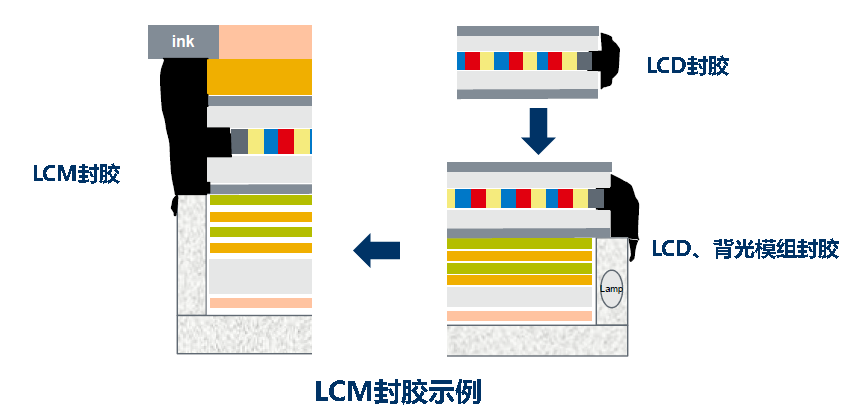

全面屏的实现，需要最大程度减少BM（Black Matrix黑边）区域的宽度，从而实现窄边框，提升屏占比。在超窄边框方案中，留给边框的区域只有1.3毫米宽，留给中框 的区域只有0.3毫米宽。而原有的点胶宽度一般为0.5mm，已经不能满足窄边框的精度要求。为了适应全面屏的趋势，蜻蜓智能推出全面屏点胶机，通过喷射阀精确的胶量控制，以及双智能视觉定位系统，可对胶径、胶宽进行精准控制和定位。配合选胶、胶宽的精度可达到0.25mm，应用于封胶、点胶、填充等工艺，实现超窄边框方案的要求。
异形点胶，稳定可靠
“异形屏”（Notch）是目前全面屏的最佳解决方案。一方面由技术的限制，需要在屏幕上方做U型切割，为前置摄像头，距离传感器，受话器等原件预留空间；另一方面为了保护屏免受冲击，要在屏幕四角做C角或者R角切割，并增加缓冲泡面的补强，防止跌落等冲击导致的水碎屏。以OPPO为例，2017年就以申请外观专利，异形屏的外观设计多达5种。
相对于传统直角屏的点胶路径，异形屏的点胶路径更为复杂。不规则点胶路径带来的，不仅仅是运动控制上的挑战，还有点胶质量稳定性和连续性的控制难题。应对这种不规则形状的稳定性要求，蜻蜓智能通过多轴联动的精密运动控制技术，以及智能视觉系统和定位导航，能够实现任意曲线路径的连续点胶，同时保持胶量、胶宽、高宽比的精度和稳定性要求。
高宽比对控制+AOI检测，点胶利器
“异形屏”（Notch）是目前全面屏的最佳解决方案。一方面由技术的限制，需要在屏幕上方做U型切割，为前置摄像头，距离传感器，受话器等原件预留空间；另一方面为了保护屏免受冲击，要在屏幕四角做C角或者R角切割，并增加缓冲泡面的补强，防止跌落等冲击导致的水碎屏。以OPPO为例，2017年就以申请外观专利，异形屏的外观设计多达5种。
相对于传统直角屏的点胶路径，异形屏的点胶路径更为复杂。不规则点胶路径带来的，不仅仅是运动控制上的挑战，还有点胶质量稳定性和连续性的控制难题。应对这种不规则形状的稳定性要求，蜻蜓智能通过多轴联动的精密运动控制技术，以及智能视觉系统和定位导航，能够实现任意曲线路径的连续点胶，同时保持胶量、胶宽、高宽比的精度和稳定性要求。
高宽比对控制+AOI检测，点胶利器

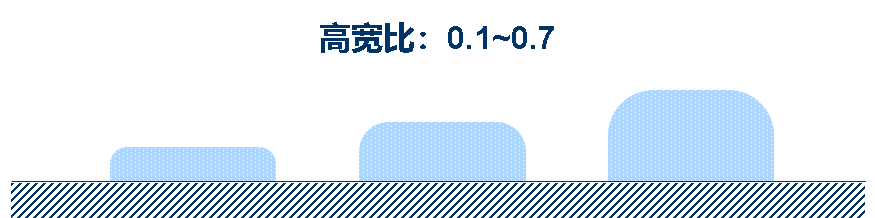

点胶技术的难度不仅仅体现在胶宽和路径的控制，还体现在点胶形状的控制。在手机制造工艺中，有大量的点胶应用场景，不同的场景对点胶的高度和宽度的比例，都有不同的要求。蜻蜓智能通过 点胶阀的微流量控制技术，以及独特的点胶成型技术，可将胶高和胶宽的比例控制在0.1~0.7的范围，适用于全面屏制造的大部分点胶场景。通过AOI（Automatic Optic Inspection自动光学检测）技术，对点胶的宽度、路径和形状进行检测，对良率和品质进行管控， 成为全面屏时代的点胶利器。未来，蜻蜓智能还将持续升级智能点胶技术，与显示面板厂商共同迎接全面屏时代带来的新变化，新挑战！
