汽车DC/DC控制模块自动焊锡机解决方案
时间:2019-10-09 16:39 来源:未知 作者:qingting
点击:次

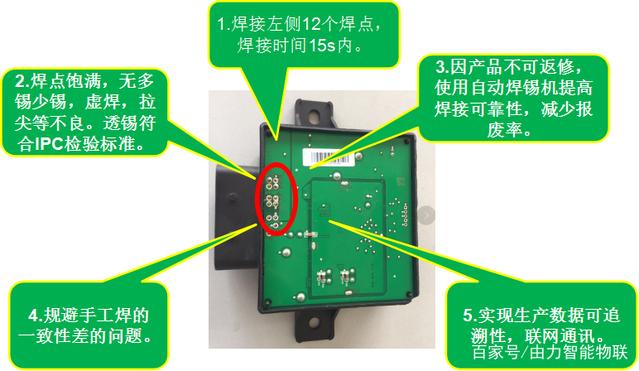

1.焊点品质品质要求
A、无空洞区域或表面瑕疵；
B、引脚与焊盘润湿良好；
C、引脚形状可辨识；
D、引脚周围正面要求有100%有焊锡覆盖；
E、穿孔焊料填充程度要求达到100%；
F、无虚焊、假焊、针孔气孔、锡渣、锡珠、锡尖、裂痕、未焊透、短路、焊盘脱离、金黄色瘢痕焊点、管脚弯曲等不良情况；
品质解析
A.经测试，铜板散热特别快，普通小功率烙铁头无法满足要求，采用weller200W大功率热导技术，加weller预热平台才能保准焊接品质；
B.锡的活性高要求助焊剂含量3.0%左右，有效提高锡的流动性及透锡度有效提高生产效率及品质。避免露焊盘及透锡不均现象；
C.焊盘及引脚表面避免氧化及污染避免焊锡过程中焊盘及引脚与锡有效分子结合
2.辅助夹具品质要求A.不得使PIN变形，不得污染、损坏（划痕、压痕、破裂等）产品，不能影响产品正常质量。品质解析
A.夹具采进口高密度材料，用精雕设备一次成型加工完成，有效保证夹具精度。
B.必要时也可添加CCD视觉定位，提高定位精度。

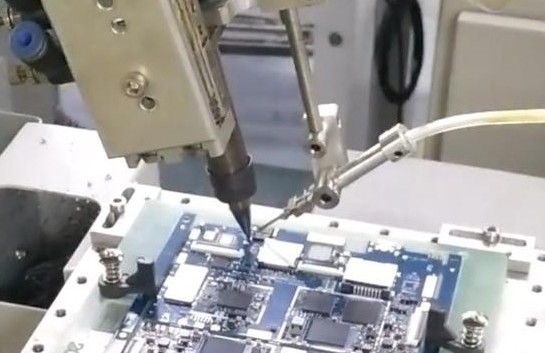

3.焊接烙铁头品质要求
A、使用寿命≥3W个焊点；
B、高强度，耐磨性能好，耐高温，确保本体不因高温而变黑；
C、设计精巧，与设备相结合，实用性好，方便性好；
D、温度效率高，能在短时间达到溶锡的状态，适应喊锡机器人快速焊接的生产节拍要求。
品质解析
决定焊头使用寿命的因素：焊头结构型状.镀层致密度.使用温度.锡线的腐蚀程度.焊点时间等多方面因素。一般国产保证在3W点以上，（360度温度.Sn/Ag/Cu锡线含3.0%助焊剂）。
4.烙铁头温度
品质要求
A.实时监控焊锡时烙铁头温度值;
B.温度波动误差≤±5℃。
品质解析
A.weller品牌200W发热原理彻底改变传统150W平面接触方式，导热更好，回温性快，充分保准恒温波动<5℃;
B.采用工业电脑控制，可联网实时监数据，可追溯。
5.送锡装置品质要求
送锡长度控制准确，保准焊点锡量的一致性。
品质解析
A.采用进口马达驱动；
B.送锡支架多向调整；
C.送锡量控制在±0.1mm内。
