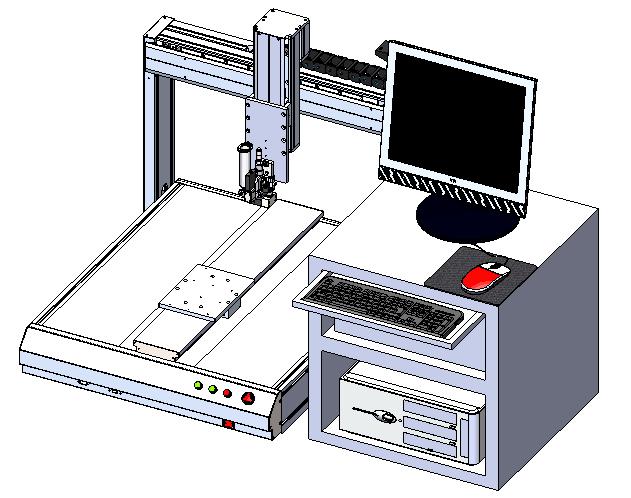

标准式流体喷射点胶机
| 设备型号： | |
| 设备行程： | |
| 额定速度： | |
| 设备精度： | |
| 驱动方式： | |
| 控制方式： | |
| 加工定制： | 是 |
| 尺寸(长*宽*高)： |
订购热线：400-808-8697
详细介绍
<一>、设备基本功能：
1.Windows 中文操作界面，易学易懂。具有画点、线、面、弧、圆以及不规则曲线连续点胶，三轴联动等功能。超大硬盘，可以储存更多点胶程序。软件具有区域阵列、平移等功能。
2.非接触式喷射点胶，Z轴不用升降 ，提高点胶效率 。
3.自动恒温，使胶水流动性一致。
4.CCD辅助编程，与视觉影像对位功能，大幅度提高编程效率。
5.非接触式喷射点胶原理，极大避免了喷嘴与工件的干涉碰撞，有效克服因产品变形，治具变形造成点胶不良。喷胶频率最高可达到250次/秒；喷射动力强劲，可处理粘度高的胶水。 机器采用智能温控系统，能有效地控制胶水温度；专门配备的伺服平台，机器运动更快速更精准更稳定。
6.喷射点胶控制器可对高速喷射阀提供精密的控制，可以结合喷射阀配合使用，为客户提供高速、一致性的点胶，该控制器集成了两路精密温控系统，可以对喷射阀和工件托盘进行高精度的温度控制。
<二>、喷射阀介绍：
非接触式的喷射点胶阀，可实现对多种流体、胶粘剂的高速及可控容量的点胶，如底部填充胶、密封胶、环氧胶、UV胶、热熔胶、红胶等等。
非接触式的喷射点胶阀广泛应用于指纹模组、SMT、FPC&PCB组装行业、LED封装行业、能源行业、电声行业、光学、MEMS、RFID以及其它需要高精度、高效率、非接触及有空间限制的场合
特点：
1. 高速喷射，每秒最高250点
2. 可任意设定点的大小 最小单点直径可达250微米
3. 最高胶水粘度可达200000CPS
4. 最小单点胶量可达0.02mg
5. 胶点形状一致，无拉尖现象
6. 最小喷射空间0.20mm
<三>、喷射式点胶机：技术参数:
| 加工范围(X*Y*Z) | 400 *400 * 100 |
| 最大负载(XY/Z) | 30kg /10kg |
| 最大速度 | 500 mm/sec |
| 定位精度 | 0.01mm/axis |
| 重复精度 | ±0.01 mm/axis |
| 程序容量 | 64G |
| 操作系统 | Windows XP |
| 传动方式 | 松下交流伺服+精密丝杆+精密双导轨 |
| 运动补间功能 | 3D立体空间任意路径 |
| 控制系统 | 工业PC+运动控制卡+视觉定位系统 |
| 最小喷胶量 | 0.02mg |
| 最大喷射频率 | 250次/秒 |
| 气压 | 0.5-0.7MP |
| 电源 | AC 90~230V 350W |
| 外形尺寸(长*宽*高) | 620mm *680mm * 620mm |
| 重量(kg) | 60kg |

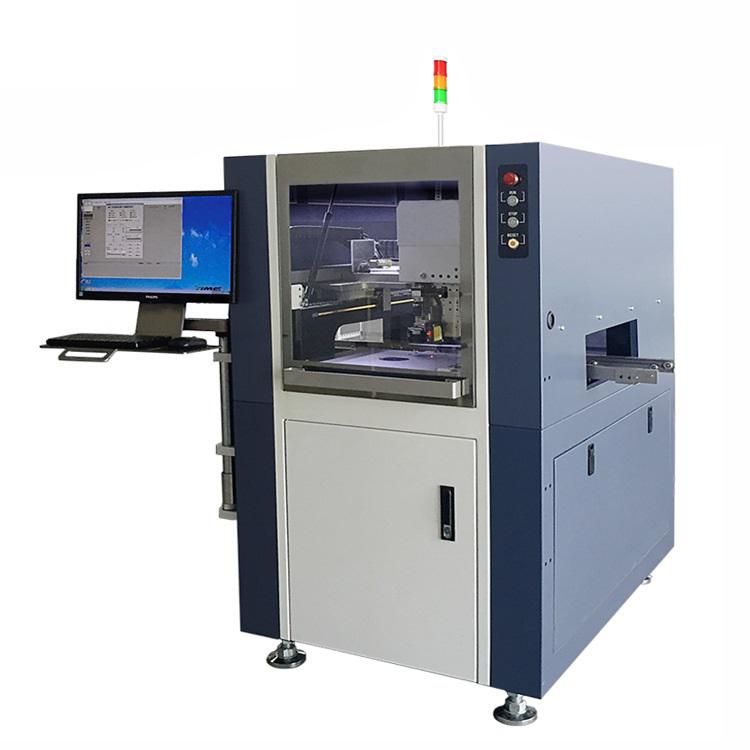

在线式流体喷射设备：
