谈谈在线式焊锡机方案设计
时间:2016-08-25 14:14 来源:谨智 作者:jeaniz
点击:次
方案目的
提高企业生产效率、稳定品质、减少人工投入,从而提高企业形象及市场竞争力。
工作原理
自动焊锡机运用电脑软件实现人机信息交换,由工控PC集成控制卡控制传动系统、定位系统、焊锡系统、检测系统、从而实现在线式自动化焊锡与检测。
自动焊锡设备运作描述
1 编辑焊锡程式、检测程式
2 手工放产品到流水线轨道
3 传感器感应产品信号到位后利用气缸夹块定位产品
4 机械手进行焊锡
5 焊锡完成后气缸松开、产品流入检测区
6 定位检测、利用影像对比原理检测
7 检测异常信号灯及蜂鸣器同时亮起,提醒操作员
自动焊锡设备规格
外形尺寸: 定制 输入电压: 200VAC~240VAC 50HZ
输入气压: 0.2MP~0.6MP 功率消耗: 0.7KW/H
工作行程: 定制 工作模式: 自动
自动焊锡设备主要配置
操作系统: WinXP+自主开发软件PLC/PC
工控PC传动系统: 伺服+滚珠丝杆
驱动控制: 集成运动控制卡+伺服
焊台: 德国WELLER机械人专用送锡系统
精密步进电机检测系统: CCD+PC软件

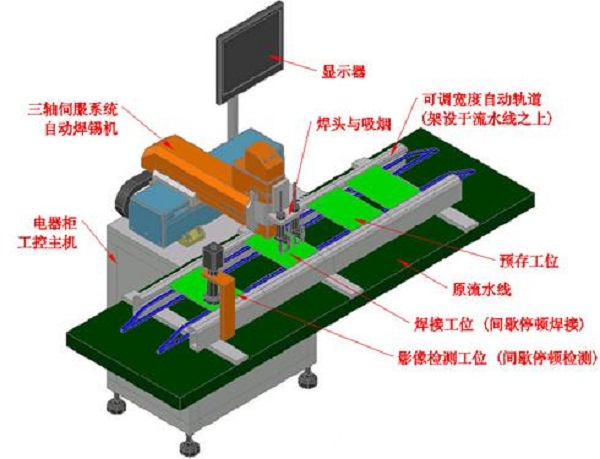

自动焊锡设备示意图
自动焊锡机产能分析
进料2秒 定位2秒 焊锡2秒 检测定位2秒 检测1秒 出料1秒 预计每个产品需时约10秒。
